   近日气温逐渐升高,为炎夏拉开了序幕。看到小伙伴们依旧在各自的岗位忙碌着,钻妹儿也不能懈怠。让我们即可开始今天的旅程吧!

   今天我们看到的是TGQ系列钻机,它作为目前国内领先的全系列轻便取样装备,具有体积小、重量轻、效率高、操作简单、搬迁方便等特点。

   可广泛应用于地质调查填图、物探爆破孔、化探岩石取样、环境和农业地质调查取样、道路基础勘查及路面质量检测取样等各种取样施工作业。


应用范围包括:
01 以钻代槽   02 物化探取样   03 区域地质填图   04 浅层地表和坑道内的矿脉探查
05 物探震源孔施工   06 岩土工程质量检测   07 水利水电勘测

下面我们来详细了解几款吧!

◆◆◆
便携式:TGQ背包式钻机
可由单人背负,用于钻取5米以内的岩石样品


   该钻机采用汽油发动机作为动力,配有轻便供水系统,钻杆采用高强度不锈钢材料,钻机及全部附件可以装入背包中,整体重量23kg,由单人背负搬运,适合在交通不便地区取样。

   技术参数
   ●钻孔深度(m)      5
   ●钻孔直径(mm)      40
   ●主轴转速(r/min)    1200
   ●发动机功率(kw)     1.3
   ●背包钻机全重(kg)    23
   ●钻进效率(cm/min)   30(石灰岩)
   ●供水压力(Mpa)      1.5

◆◆◆

TGQ-5浅层取样钻机
重量轻、分高低速挡、手持支架两用

   TGQ-5浅层取样钻机为便携式钻机。钻机装配在支架上,也可以手持。整机体积小、重量轻、效率高、操作简便、运输和转移极为方便,可深入大型设备难进入地区作业。钻机采用螺旋钻进和金刚石钻进两种钻机方式。可进行土壤取样和岩石取样。

   技术参数
   ●钻孔直径(mm)    40/46
   ●主轴转速(r/min) 170/1800
   ●整机重量(kg)         23.5
   ●钻架形式     单立柱斜支撑或手持架
   ●给进方式     齿轮齿条
   ●钻架给进行程(m) 1.2
   ●钻架高度(m)       1.5
   ●最大提升力(kg)    500
   ●汽油机直接驱动,分高低速减速箱

◆◆◆

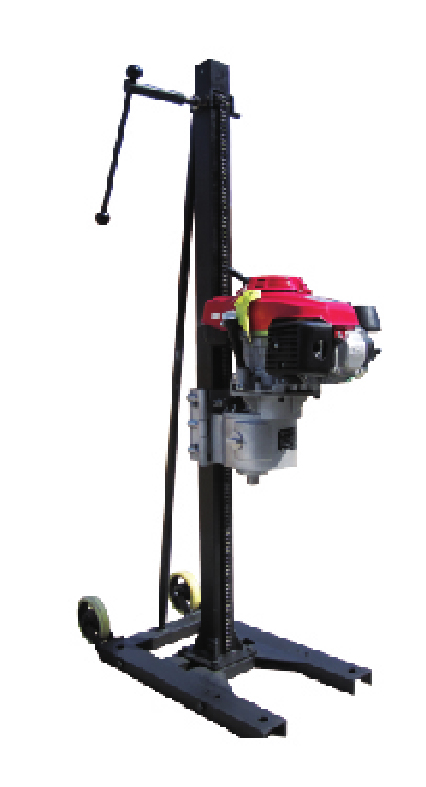

TGQ-15浅层取样钻机
体积小、重量轻、搬运方便、容易操作

   TGQ-15浅层取样钻机整机质量轻,采用模块化设计,安装,拆卸简便,适合在受地形及植被等条件限制的地区施工,易于搬迁。可实现金刚石钻进、硬质合金钻进、螺旋钻进等多种钻进工艺,可以进行岩石取样,也可以进行土壤取样,动力机启动方便,性能稳定可靠。


   技术参数
   ●钻孔直径(mm)   46/60
   ●主轴转速(r/min) 150/500/1200
   ●整机重量(kg)        76
   ●钻架形式   单立柱斜支撑
   ●给进方式   链条链轮
   ●钻架给进行程(m) 1.2
   ●钻架高度(m)       1.65
   ●最大提升力(kg)   1000
   ●汽油机直接驱动,减速箱一体设计

◆◆◆

TGQ-30/ TGQ-50液压取样钻机
重量轻、搬运方便、液压驱动、钻深大

   TGQ-30/ TGQ-50液压取样钻机采用液压驱动,钻机性能稳定,振动小,噪音低,可靠性高。

   钻机由液压动力泵站及主机两部分组成。钻机易损件少,现场维护方便。主机带有变速器,可以实现金刚石钻进、合金钻进和螺旋钻进,适应于绳索取心钻进工艺。可以进行岩石取样和土壤取样。钻机结构紧凑,搬运方便。


   技术参数
   ●钻孔直径(mm)   46/60
   ●主轴转速(r/min) 150/600
   ●整机重量(kg)         80
   ●钻架形式    单立柱斜支撑
   ●给进方式    链条链轮
   ●钻架给进行程(m) 1.2
   ●钻架高度(m)       1.65
   ●最大提升力(kg)   1000

◆◆◆

TGQ-5C冲击取样钻机
可实现单人操作,无水钻进

   TGQ-5C冲击取样钻机同时具有冲击和回转功能,可以实现土层冲击取样,也可穿透残坡积层采取风化基岩样品。


   整机参数
   ●冲击功(J):22-25
   ●冲击频率(次/分钟):2600-2800
   ●振动级(m/s2):5.8破碎;9.3钻孔
   ●声功率级(dB(A)):108
   ●声压等级(1米范围)(dB(A)):95
   ●钻杆最高转速(rpm): 120-249

   发动机参数
   ●额定功率(kW):2
   ●发动机转速(rpm):1200-2600
   ●发动机类型:185cc单缸2冲程
   ●发动机启动方式:拉绳启动 反冲启动
   ●发动机冷却方式:风冷燃油箱容积(L):1.2
   ●燃油种类:混合油(混合比列1:50)

   外形尺寸和重量
   ●整机高度(mm):  732
   ●整机宽度(mm):  281
   ●整机长度(mm):  585
   ●整机重量(kg):    23

◆◆◆

TGQ-5SD 声频振动钻机
超轻便,结构紧凑,应用于第四系取样

   汽油机直接驱动,为国内最轻便的声频振动钻机,可应用于环境取样、土壤化探取样、第四系地质填图等,实现单人操作,在交通不便区域应用更为广泛。


   技术参数
   ●最大钻探孔径(mm)  50
   ●深度(m)                5
   ●最大取样直径(m)    42
   ●振动频率(Hz)        50-200
   ●取心长度(m)          1
   ●功率(Kw)              1.2
   ●最大模块重量(Kg)   ≤15


◆◆◆

TGQ-10SD 声频振动钻机
高效率、高质量、实现非扰动取样

   声频振动技术应用于轻便钻机进行钻探取样,不需要旋转可实现对土壤样品的非扰动取样,有效的满足环境取样需求。


   技术参数
   ●钻探口径(mm)       75/25.4
   ●深度(m)               10
   ●最大取样直径(m)    52
   ●振动频率(Hz)        50-200
   ●取心长度(m)         1
   ●提升力(KN)          15
   ●功率(Kw)             4
   ●最大模块重量(Kg)  28

◆◆◆

TGQ-30C 振动冲击钻机
多工艺、高效率、适应范围广

   钻机既能进行空气循环钻进,又可以通过振动冲击取土样,快速高效的取得土壤样品。


   钻机特点:

   ▲利用空气潜孔锤快速成孔,取得粉末样品;

   ▲操作简便灵活取样效率高,适用范围广;

   ▲钻进过程中不需要加入泥浆,不污染样品。

   技术参数
   ●钻探口径(mm)    65
   ●深度(m)            30
   ●取样直径(m)      50
   ●主轴转速(rpm)   100
   ●取心长度(m)      0.5
   ●给进提升力(KN) 12
   ●功率(Kw)          23

   空压机参数
   ●风量(m3/min)    2.7
   ●工作压力(bar)    8
   ●最高转速(rpm)   7500
   ●空压机重量(kg)  100
   ●钻机重量(kg)     200


◆◆◆

TGQ-50C型车载机动浅层取样钻机
六驱牵引、真正实现了钻车的多工艺空气钻进技术

   TGQ-50C型车载钻机针对干旱荒漠戈壁残山地貌,将先进的、适用的六驱牵引车引入钻车系统,使钻车具有良好的机动性和通过性。

   针对不同地层,可配套使用贯通式潜孔锤反循环连续取心钻进工艺、正循环钻进工艺、跟管钻进工艺方法等,有效提高化探取样效率和质量,真正实现了钻车的多工艺空气钻进技术。


   底盘参数
   ●品牌    东风
   ●型号    EQ2162N
   ●外形尺寸(mm) 7495×2470×2893
   ●驱动类型        6×6
   ●功率(kw)    140
   ●额定载重(t) 7.9

   钻机参数
   ●终孔直径(mm)     68
   ●钻杆长度(m)       1.5
   ●钻孔深度(m)       50
   ●最大提升行程(m) 1.8
   ●最大提升力(KN)  18
   ●最大给进力(KN)  12
   ●输出转矩(N-m)    540/260
   ●输出转速(r/min)   70/150
   ●额定功率(HP)      24
   ●空压机额定风压(MPa)     0.7
   ●空压机额定风量(m3/min) 5


◆◆◆

TGQ-100Z型沼泽浅滩取样钻机
动力强劲、能适应沼泽浅滩等复杂地形

   TGQ-100Z型取样钻机采用中型履带底盘,发动机功率110KW,钻机行走速度高,通过能力强。

   钻机液压系统采用国际领先水平的液压部件,性能稳定,震动小,噪音低,易损件少,可靠性高,现场维护方便。主机带有变速器,可以实现金刚石钻进、合金钻进和螺旋钻进。是沼泽浅滩快速取样的理想钻机。


   技术参数
   ●终孔直径(mm)    75
   ●钻进深度(m)      100
   ●主轴转速(rpm)   8~500
   ●整机重量(kg)     6500
   ●最大加压力(KN) 30
   ●最大提升力(KN) 60
   ●主卷扬提升能力(KN)  30
   ●副卷扬提升能力(KN) 10
   ●发动机功率(kw)  110
   ●给进行程(mm)    1800
   ●外形尺寸(mm)   5000×2400×2700

◆◆◆

TGQ-100L型机动浅层取样钻机
履带式、全液压、模块化设计

   TGQ-100L型机动浅层取样钻机小型轻便。机动性能好,能满足车辆到达比较困难的干旱缺水沙漠、高原、半干旱草原景观区及森林沼泽区的取样要求,履带式全液压钻机采用模块化设计。整套设备由主机、控制台、动力设备(动力源、液压泵)和钻架组成,并采用全液压控制。配装履带行走机构便于迁移。


   技术参数
   ●钻进深度(m)          100
   ●最大提升力(KN)      30
   ●主卷扬提升能力(KN)20
   ●柴油机功率(kw) 37
   ●外形尺寸(mm)   4500×1900×2300
   ●转速范围(r/min) 20~70
   ●最大加压力(KN) 25
   ●柴油机转速(r/min)  2200
   ●给进行程(m)      2.8
   ●整机重量(kg)     1700

   TGQ系列钻机不仅在国内被大家喜欢,跑到国外也是非常受欢迎的哦。不信,举个栗子给你看!

   近年国内应用案例:
   ◆长江中下游成矿带浅钻化探示范


   ◆新疆大南湖地区机动浅钻化探示范


   ◆海南浅覆盖区以钻代槽技术方法研究


   ◆青海祁漫塔格浅钻化探示范


   ◆西藏山南高海拔地区浅钻技术应用

   TGQ系列钻机在国外的应用主要案例:
   ◆安哥拉物探爆破孔项目


   ◆加蓬物探爆破孔项目


   ◆智利矿产勘查项目
   ◆尼日利亚铁路路基勘察项目
   ◆秘鲁矿产勘查项目
   ◆纳米比亚矿产勘查项目

   小伙伴们,你们是不是也想拥有一台呢?赶快联系我们吧!更多信息记得CALL我哦!联系电话:028-83509256
