叮叮叮~钻妹儿和大家的产品之旅专车出发啦!今天我们将看到的是原状土壤取样机,大家仔细看哦!

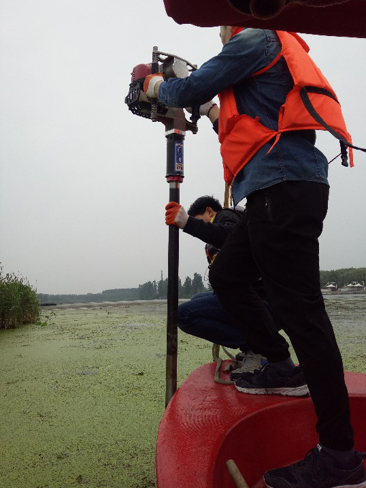

  • SD-1单人手持式土壤取样钻机



该机器为原装进口振动取样,携带方便操作简单无水钻进取芯率高;此款手持式土壤取样钻机是世界上最轻便的钻机效果堪比体积庞大的液压和气动取土钻机;钻机是第三代取土钻机,其最新的设计使得此钻机成为世界上最轻便的一款手提式取土钻机;该手持式土壤取样钻机重量轻,油耗低,功率大,性能稳定,寿命长;可以在最密实的土壤中实现最深至10米土壤取样。

技术参数:

震动频率

1720次/分

主机重量

16kg

功率

1.6HP

手柄

专利的震动抵消手柄

油耗

0.6升/每小时

启动方式

反冲式启动

钻杆外径

51mm

取芯直径

37mm



 使用案列:

中科院地调项目



石油大学科研项目



河北白洋淀河道治理



设备分析

设备分析

优势

体积小,重量轻,运输方便(一辆轿车的后备箱都可装下)。

弱项

动力小,取样深度低(建议深度5米内取样),操作人员劳动强度高,不可建立监测井。

使用

建议

一般科研院所使用该设备较多,交通不便的大网格低密度的野外取样;在产工厂的车间内低深度取样工作。



  • GL-10手持式液压柱状土壤取样钻机



GL10手持式液压柱状土壤采样钻机是一款小型轻便型液压钻机,利用小型液压动力站作为动力来源。移动方面,操作简单,取样效率高。



此设备取样由小型液压动力驱动进入土壤,通过逐级方式将取样器打入和取出,将打钻程序尽可能简化和避免污染。样品受到的破坏减少到最小。



该钻机的应用包括矿产勘查,土壤污染研究,谷物尺寸分布,常规土壤分级,剖面描绘等。





钻机特点:

操作简单(两个人可操作);

钻进速度快(黄土层可达80cm/min);

不需要加水,样品无污染;







技术参数:

动力头重量

29kg

液压动力站重量

75kg

液压(最大)

150bar

液压流量(系统)

30Lpm

震动频率

30hz

提升力

3t

钻孔深度

10m



项目名称

钢质钻杆

钻杆外径

φ65

取芯直径

φ42

钻杆长度

1m



设备分析

设备分析

优势

体积小,重量轻,运输方便,面包车就可运走。

弱项

动力小,取样深度低(建议深度5-10米内取样),虽然有了液压动力,但是操作人员劳动强度高。

使用建议

一般科研院所使用该设备较多,适合交通不便的大网格低密度的野外取样,但不太适宜场地调查,无法建立监测井。





  • GL-50原状土壤取样钻机



GL50原状土壤取样钻机是专门针对土壤修复行业的集成化钻机之一。该型号钻机相较于同类其他钻机,整体更加轻巧、灵活。



GL-50钻机采用高频冲击方式进行钻进,有别于传统的回转式钻进,同时钻进过程中不需要水,能够快速钻进土层、沙层及含水的软土层和淤泥沉积物等。



GL-50钻机钻进速度非常快,最快可达每半分钟进尺1米,并且可以连续取样,取芯不需要其它循环介质,保证了样品的原样无扰动。



钻机操作简单,运输方便、适用于小空间、低密度、大网格等场地调查取样工作。



技术参数:

钻进系统重量

253kg

液压动力站重量

135kg

给进提升方式

液压油缸提升及加压

最大提升/加压力

5.7t/2.8t

有效行程

1.3m

采样方式

样品管直取

取样深度

15m



项目名称

钢质钻杆

钻杆外径

φ65

取芯直径

φ43

钻杆长度

1m

重量

6.5kg



结构图:




使用案列:



北京垃圾填埋场

深圳政府项目

兰州污染场调查

天勘博川技术交流

深圳环保项目

中科院酒泉气候变化取样


设备分析

设备分析

优势

1.场地调查孔距分散并且同一场地仅有几个取样点时移动方便;

2.可以通过狭小空间作业;

3.体积小,施工作业占用面积小;

4.在产企业施工空间可控;

5.运输仅需金杯即可。

弱项

1.破拆后的场地不容易进入;

2.建立监测井口径较小(50mm筛管)。

使用

建议

GL50土壤取样钻机为履带式土壤钻机的补充,单一场地施工点位较少、施工点位分散、在产工厂调查、未破拆场地调查等场景很适合此设备使用,较低的投入较快的回收成本。



  • GL-160直推式土壤取样钻机



GL160直推式土壤取样钻机是土壤地下水取样修复一体机,专门针对土壤修复行业的高度集成化钻机之一,配合土壤采样、地下水建井、原位注射系统等工具,构成一套完整的土壤与地下水环境取样修复智能系统。



该型号钻机可媲美国外其他同型号钻机,通过液压系统的优化设计,该钻机动力足、能耗小。液压油泵、控制阀、遥控器等采用进口单元,在操作灵敏度等方面极高的得到了提升,同时采用智能化的仪表设计,发动机转速、油温、水温,工作小时数等参数查询便捷,同时具备部分系统故障诊断功能。



设备主要功能:直推式土壤取样、直推式地下水取样、中空螺旋建井、原位药剂注射等。





技术参数:



行程

2000mm

重量

4150kg

运输尺寸(长宽高)

3420*1820*2500

最大工作尺寸

(长宽高)

4330*1820*4730

左右滑移

150mm

前后滑移

300mm

上下滑移

400mm

机架偏摆角度

中线8°

行走速度

0-6km/h

最大提升力

12.5t

最大下压力

8.7t

建井扭矩

5520牛米(低转速)

最大转速(低速)

90转/分

最大转速(高速)

280转/分

最大流量

180L/分

最高压力

180bar

卷扬提升最大重量

1000kg

直推钻孔直径

65-100mm(可定制口径)

直推钻孔深度

30m

冲击动力头冲击频率

≥1600

操作面板

全电控操作

(保留备用手柄接口)

防水等级IP65

系统电压

24V

动力系统

柴油发动机

国三排放标准

额定功率

58kw

行走控制

无线遥控器 IP65





使用案列:

天津蓟县取样现场



设备分析:



设备分析

优势

1.遥控控制行走。

2.破拆场地也可进入。

3.马力大,取样深度更高(30米)。

4.可建立标准中空螺旋建井。

5.人工劳动强度相对较低。

6.可配置原位药剂注射系统。

弱项

1.空间狭小场地不容易进入;

2.厂房挑高高度低于4.5米不易施工;

3.运输车辆需要货车。

使用

建议

同一场地施工点位较多、破拆后的工厂调查、露天或取样深度高的场地等。







  • D型电动水底沉积物取样器


技术参数:



  • MiNi型沉积物钻机



技术参数:

使用案列:

设备分析

设备分析

优势

1体积小、重量轻;

2电池驱动,不需要额外动力;

3根据水深不同,可选不同型号施工;

4工作效率高,操作简单;

5取芯完整,底泥分层清晰。

弱项

仅适用采取沉积物,粘土、黄土、沙层无法采取。

使用

建议

河道治理、水库治理、湿地取样、气候变化研究类的底泥取样。





我们的产品之旅,今天就到这了,我们下次不见不散哦!更多信息记得CALL我哦!联系电话:028-83509256等你哦!
